[가이드] 생물안전작업대(biosafety cabinet, BSC) 종류별 특징
-
- 작성자
- 홈페이지 관리자
-
- 조회
- 544
-
- 작성일
- 2020-06-22
대표적인 일차적 물리밀폐 실험 장비인 생물안전작업대(biosafety cabinet, BSC)의 종류
[출처 : 한국생물안전안내서(p199~212)]
***클린벤치 vs 생물안전작업대 (공기의 흐름으로 구분)
클린벤치 : 외부공기 -> 헤파필터 -> 작업구역 -> 시험연구자
생물안전작업대 : 헤파필터 -> 배출공기

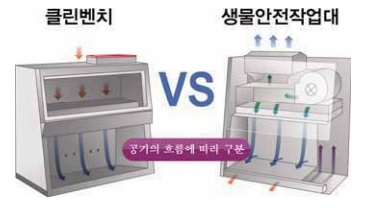

<그림1. 클린벤치와 생물안전작업대 구분>
ClassⅠ BSC
- 시료 오염 예방 X
- 공기흐름 : 전면흡입 -> 작업구역 -> 헤파필터 -> 외부방출

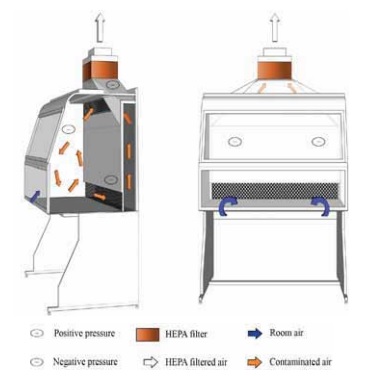

<그림2. ClassⅠ BSC>
ClassⅡ BSC(A1, A2, B1, B2 type)
- 취급물질 보호기능 제공
- BSC 내 재순환하는 배출공기의 비율에 따라 type이 나뉨
- 공기흐름 : 외부공기 -> 헤파필터 -> 작업구역
ClassⅡ A1 BSC
- 내부공기 30% -> 헤파필터 -> 외부배출 // 내부공기 70% 재순환
- 하드덕트X
- 휘발성 독소 화학물질, 방사성핵종 취급 불가

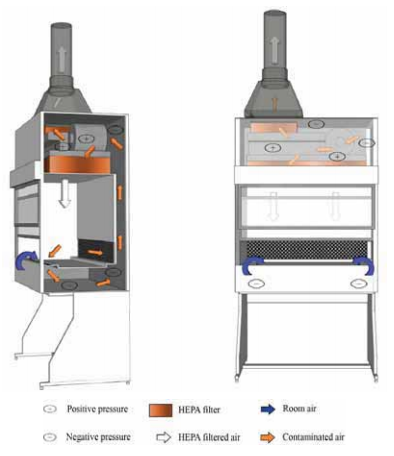

<그림3. ClassⅡ Type A1 BSC(오염된 통풍구에 양압이 걸려있음)>
ClassⅡ A2 BSC
- A1과 거의 동일
- 밀폐구역에서 양압유지된 덕트나 배출구 내 잠재적인 누출을 보장

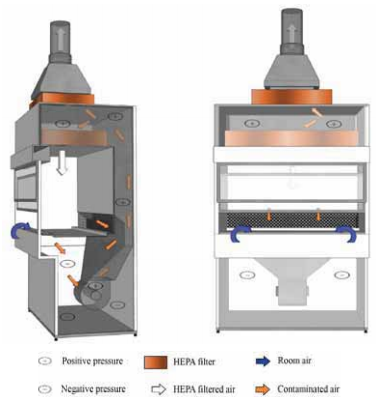

<그림4. ClassⅡ Type A1 BSC(통풍구에 음압이 걸려있음) / Type A2 BSC>
ClassⅡ B1 BSC
- 전면 그릴 및 일정비율의 BSC 내 재순환 공기를 전면 그릴에서 빨아들인 후, 작업면 밑에 위치한 헤파필터를 통해 바로 보내는 형태

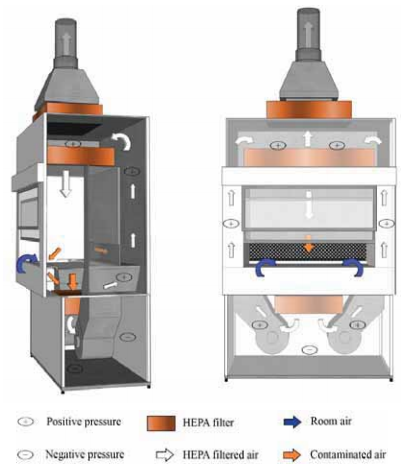

<그림5. ClassⅡ Type B1 BSC>
ClassⅡ B2 BSC
- 공기의 흐름 : 실내공기 유입장치 -> 헤파필터 -> 작업구역 -> 전후면 그릴 -> 헤파필터 -> 외부배출
- 내부 또는 밀폐구역에서 공기 재순환 X

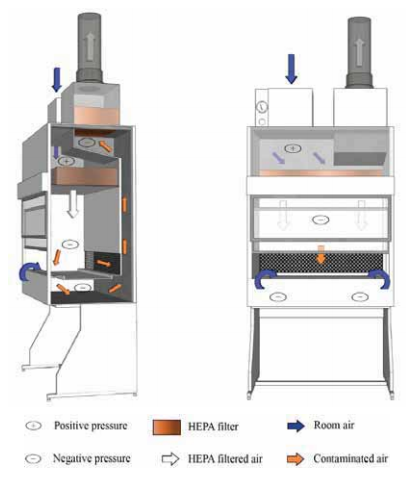

<그림6. ClassⅡ Type B2 BSC>
ClassⅢ BSC
- 4위험군 병원체 취급작업 가능
- 완전 밀폐
- 음압 유지(-200Pa 이하)

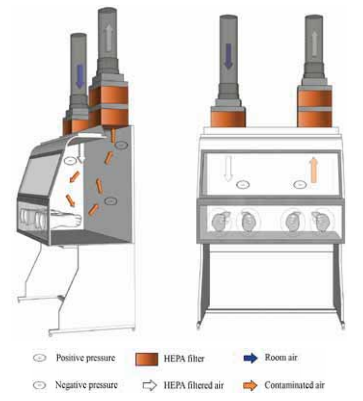

<그림7. ClassⅢ BSC>
